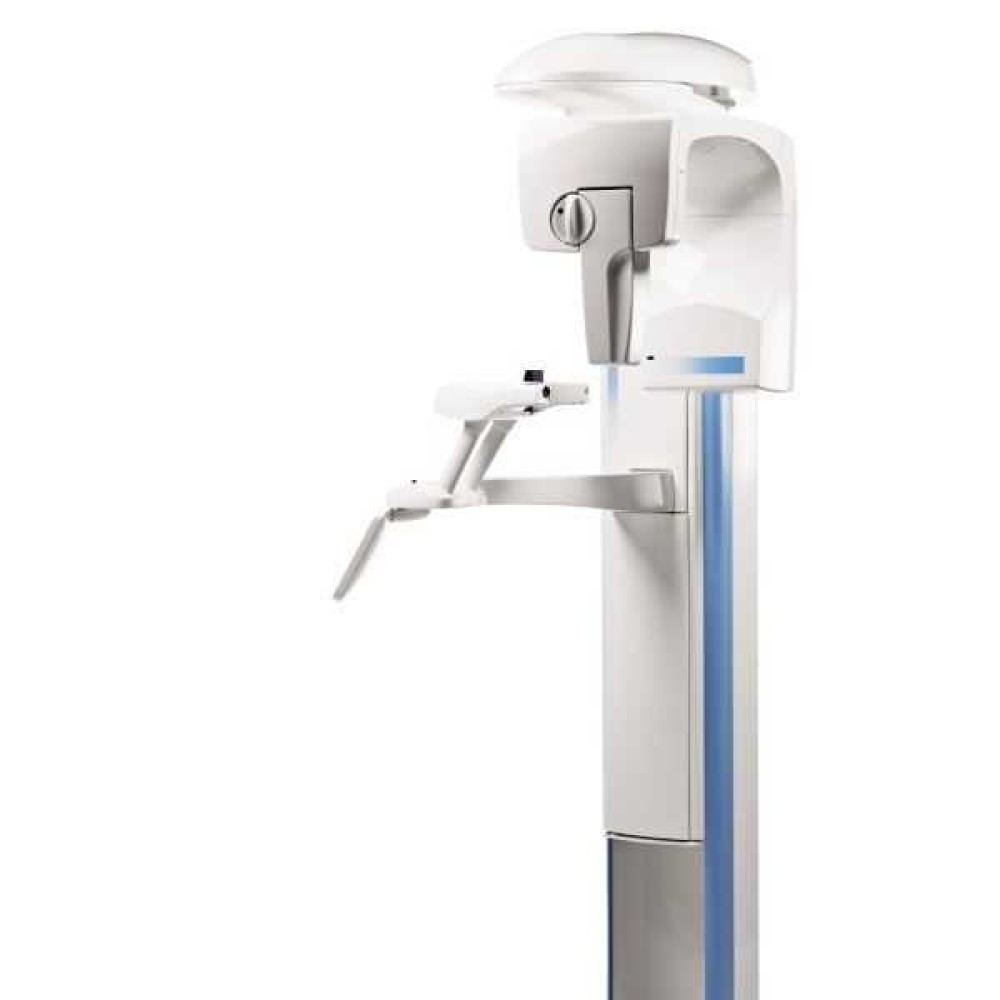

Planmeca ProMax 2D SCARA 3 - рентгеновская установка без цефалостата

Planmeca ProMax SCARA3 рентгенологическая установка принципиально новой конструкции, обеспечивающая широкий диапазон возможностей получения внеротовых рентгеновских изображений

Преимущества:

1. Уникальная технология 3-х шарнирного соединения на плавных шаговых микродвигателях SCARA3 позволяет выполнять сложные перемещения и разносторонние форматы изображения.
2. Концепция свободного позиционирования пациента: свободный обзор пациента во всех направлениях, трехпозиционные лазерные лучи, легкий доступ для пациентов в инвалидных креслах, моторизованное позиционирование пациента и височные опоры.
3. Информативный интерактивный и интуитивный цветной графический интерфейс пользователя на русском языке TFT(GUI).
4. Предварительный просмотр изображения помогает избежать ошибок при позиционировании.
5. Автоматическая компенсация тени шейных позвонков.
6. Низкая доза облучения пациента.
7. Регулируемый фокус.
8. Возможности дальнейшего обновления: цефалостат, объёмные изображения 3D.

Легкое позиционирование пациента

Открытое позиционирование пациента и боковой вход сводят к минимуму ошибки, вызванные неправильным позиционированием пациента, позволяя Вам видеть пациента со всех сторон. Боковой вход обеспечивает удобный доступ для всех пациентов стоя или сидя. Позиционирование пациента осуществляется с помощью удобной системы трех лазерных лучей, указывающих правильные анатомические точки позиционирования.

Управление с помощью интерфейса пользователя

Полноцветный графический интерфейс пользователя обеспечивает четкость текстов и символов, отображающихся на нем на протяжении всей процедуры. Параметры логически сгруппированы и легко понятны, ускоряют визуализацию и позволяют сосредоточить внимание на правильном позиционировании Вашего пациента и общении с ним.

Автофокус для всегда идеальной панорамы

Уникальная особенность автофокуса получение краткого предварительного изображения центральных резцов пациента с низкой дозой облучения для автоматического позиционирования фокального слоя. Особенности анатомии пациента используются для расчета размещения, что позволяет практически безошибочно позиционированть пациента и значительно снижает необходимость повторной съемки. Вы каждый раз получаете прекрасное панорамное изображение.

Технология роботизированной руки

Аппарат Planmeca ProMax оснащен высокотехнологичной и эксклюзивной технологией SCARA (точно позиционируемая шарнирная роботизированная рука) обеспечение точных и сложных движений, необходимых для вращательной челюстно-лицевой визуализации.

Преимущества использования SCARA

Точность движений позволяет использовать широкий спектр программ визуализации, что не представляется возможным на других рентгеновских аппаратах с фиксированными поворотами. Технология SCARA дает превосходные возможности визуализации как для сегодняшних, так и для будущих технологий.

Все необходимые программы визуализации

Наш рентгеновский аппарат Planmeca ProMax обладает самым широким выбором программ, доступных для визуализации и легко удовлетворяет все Ваши клинические потребности. Вы также можете корректировать экспозицию, чтобы минимизировать дозу облучения пациентов в зависимости от диагностических целей.

Основные программы (в комплекте):

• Стандартная панорама взрослого
• Стандартная панорама ребенка
• Боковой двойной ВНЧС
• Двойной задне-передний ВНЧС
• Задне-передний синус (прямой слой)

Дополнительные программы для специализированной диагностики (в комплекте):

• Улучшенные межпроксимальные и ортогональные рентгенограммы
• Прикусные рентгенограммы
• Расширенные программы для исследования пазух и ВНЧС
• Поперечные сечения

Дополнительная программа (под заказ): вертикальное сегментирование для панорамной съемки.

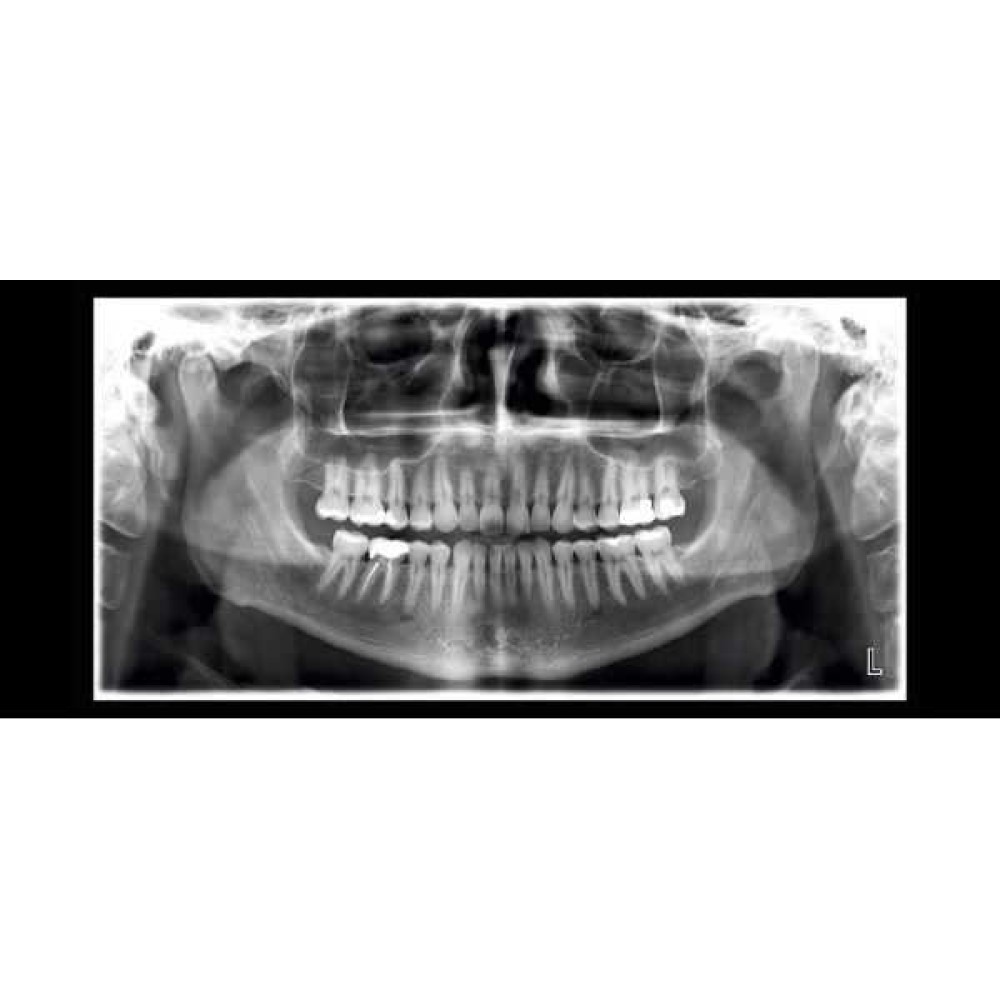

Панорамная визуализация

В дополнение к стандартной панорамной программе, имеются следующие программы:

Межпроксимальная панорамная программа: создает изображение, с открытыми межзубными контактами. В основном используется для обнаружения кариеса.

Ортогональная панорамная программа: создает изображения с четко видимым альвеолярным отростком для улучшения диагностики. Идеально подходит для периодонтальной визуализации и планирования имплантата.

Экстраоральные снимки прикуса

Программа для снимков прикуса использует улучшенную промежуточную геометрию углов. В результате получается снимок прикуса с низкой дозой пациента и отличное качество диагностики.

Визуализация пазух

Программы визуализации синуса обеспечивают четкое обозрение верхнечелюстных пазух.

Горизонтальная и вертикальная сегментация для панорамной программы

В программе горизонтальной и вертикальной сегментации можно строго ограничить экспозицию диагностической областью интереса. Доза для пациента снижается до 90% по сравнению с полной панорамной экспозицией.

Визуализация височно-нижнечелюстного сустава

Программы визуализации ВНЧС демонстрируют боковую или заднепереднюю проекцию открытого или закрытого височно-нижнечелюстного сустава. Угол изображения и положение регулируются в соответствии с анатомией каждого конкретного пациента.
Боковая, заднепередняя программа ВНЧС отображает боковые и заднепередние изображения на одной рентгенограмме. Заднепередняя многоугловая программа ВНЧС производит рентгенограммы с изображениями под тремя разными углами с боковой или заднепередней стороны.

Новые возможности томографии

Программы 2D томографии Planmeca ProMax предоставляют точную информацию для томографического анализа, планирования и последующей имплантации и хирургических процедур.

Программы томографии включают в себя широкий спектр поперечных и продольных программ визуализации и их комбинаций с ручной и автоматической настройкой. Комбинированная томография весьма ценна при планировании имплантата, объединяя поперечные и продольные изображения на одной рентгенограмме. Оба изображения и поперечное и продольное показывают ту же позицию в двух перпендикулярных проекциях, выстраивая трехмерную проекцию с одинаковым увеличением.

Легкий переход с 2D на 3D

Planmeca ProMax прекрасные инвестиции в будущее

Planmeca ProMax 2D разработан с возможностью дальнейшей модернизации. Модульная конструкция аппарата позволяет легко добавлять новые методы визуализации. Программно управляемая система SCARA обладает очень широкими возможностями позиционирования, что позволит Вам использовать новые проекции изображения.

Если Вы хотите дооснастить Ваш 2D аппарат до 3D, или добавить опцию цефалометрии, Planmeca предложит Вам готовое решение. Выбранные Вами опции могут быть установлены до поставки или добавлены позже, делая Planmeca ProMax самым универсальным из существующих рентгеновских аппаратов.

Технические характеристики Planmeca ProMax 2D Scara3:

• Высокочастотный генератор 80-150 кГц
• Рентгеновская трубка D-054SB-P
• Размер фокального пятна 0,5 х 0,5мм
• Общая фильтрация мин. 2,5 мм Al + 0.5 мм Cu
• Анодное напряжение 50-84 кВ
• Анодный ток 0.5-16 мА
• Время экспозиции 2.7-16 с
• Увеличение 1,2
• Потребляемая мощность 1 кВт
• Габаритные размеры (ШхГхВ): 100х125х153-243 см
• Уровень подбородка 96-178 см
• Вес (нетто) 113 кг

Характеристики цифрового датчика:

• Поле изображения 14 х 30 см
• Активная область 6 х 147 мм
• Число пикселей 1435 х 2943
• Размер пикселя датчика 48 х 48 мкм
• Размер пикселя изображения на выбор 48/96/144мкм
• Разрешение 9 пар линий/мм

Мин требования к рабочему пространству (ШхГхВ): 150х163х243 см.
Параметры электропитания: 180-240 В, 50Гц plusmn,10%, ток 8-16 A.

Комплектация:

1. Planmeca ProMax цифровой SCARA 3
2. Цифровой панорамный рентгендиагностический аппарат Planmeca ProMax, рабочее напряжение 220-240 В (инструкция по эксплуатации на русском языке, инструкция по установке и техническое руководство на английском языке, DVD диск с описанием на английском языке) - 1 шт
3. Цветная вставка, цвет небесно голубой - 1 шт
4. Расширенный пакет панорамных программ (SCARA3) - 1 шт
5. Базовый пакет панорамных программ - 1 шт
6. Региональный профиль ЕС 220-240 В - 1 шт
7. Включает поставку программного обеспечения - 1 шт
8. Картонная упаковка - 1 шт
9. Planmeca Romexis
10. Программное обеспечение Planmeca Romexis - 1 шт
11. Лицензия на Planmeca Romexis 2D на 1 рабочее место - 1 шт
12. инструкция по эксплуатации на русском языке, инструкция по установке на английском языке - 1 шт

Инструкция Planmeca ProMax 2D (скачать)
