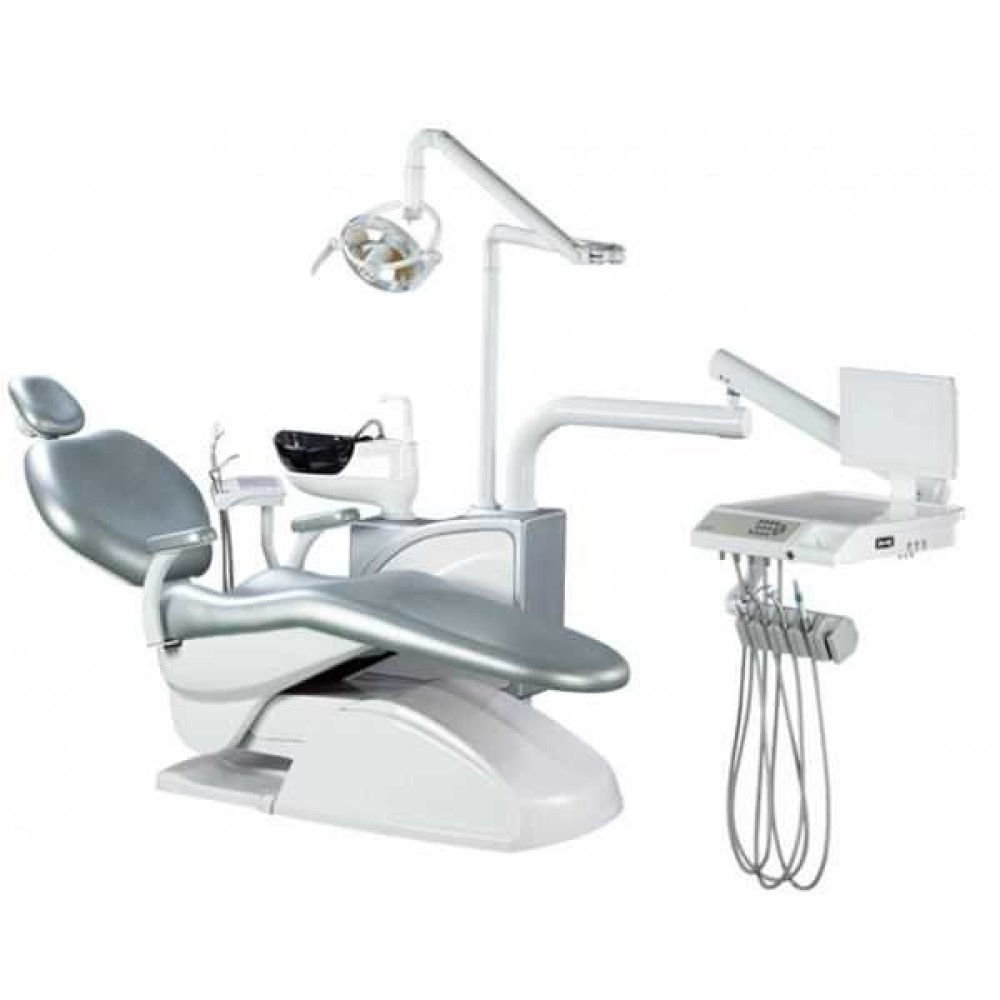

AJ 15 - стоматологическая установка с нижней /верхней подачей инструментов

Функциональным набором опций отличается модель AJ15, в базовую комплектацию которой, уже входит ультразвуковой скалер Woodpecker UDS N2, светополимеризационная лампа Woodpecker Led G и бестеневой стоматологический светильник Lamp II, пользующийся большим спросом у хирургов. Блок коммуникаций встроенный, находится под креслом пациента.

Установка оснащена дополнительной ёмкостью для воды с дезинфектантом, что позволяет не сомневаться в стерильности жидкости используемой при проводимых процедурах и операциях. Так же модель с нижней подачей инструментов оснащена панорамным негатоскопом, что удобно для быстрого просмотра рентгеновских снимков.

Кресло пациента:

• Эргономичный дизайн.
• Электрический двигатель подъема кресла с памятью.
• Три программируемых позиции.
• Бесшовная обшивка.
• Регулируемый подголовник.
• Левый подлокотник.
• Поворотный правый подлокотник.
• Система блокировки кресла при включении инструментов.
• Многофункциональная педаль управления с новым дизайном.

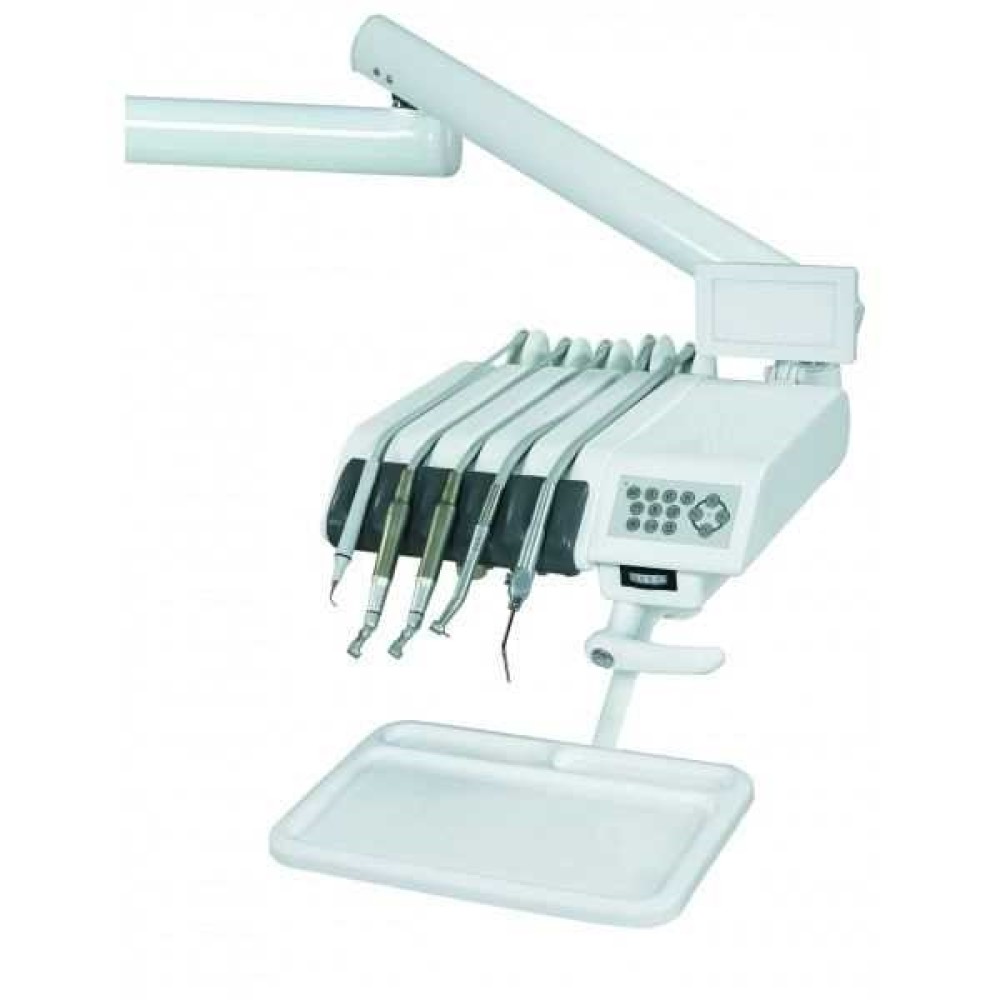

Блок врача:

• Улучшенный дизайн стола с нижней подачей.
• Модернизированная консоль держателей инструментов.
• Три четырехканальных пневмовыхода.
• Трехфункциональный пистолет вода-воздух.
• Негатоскоп.
• 15-ти функциональная панель управления.

Гидроблок:

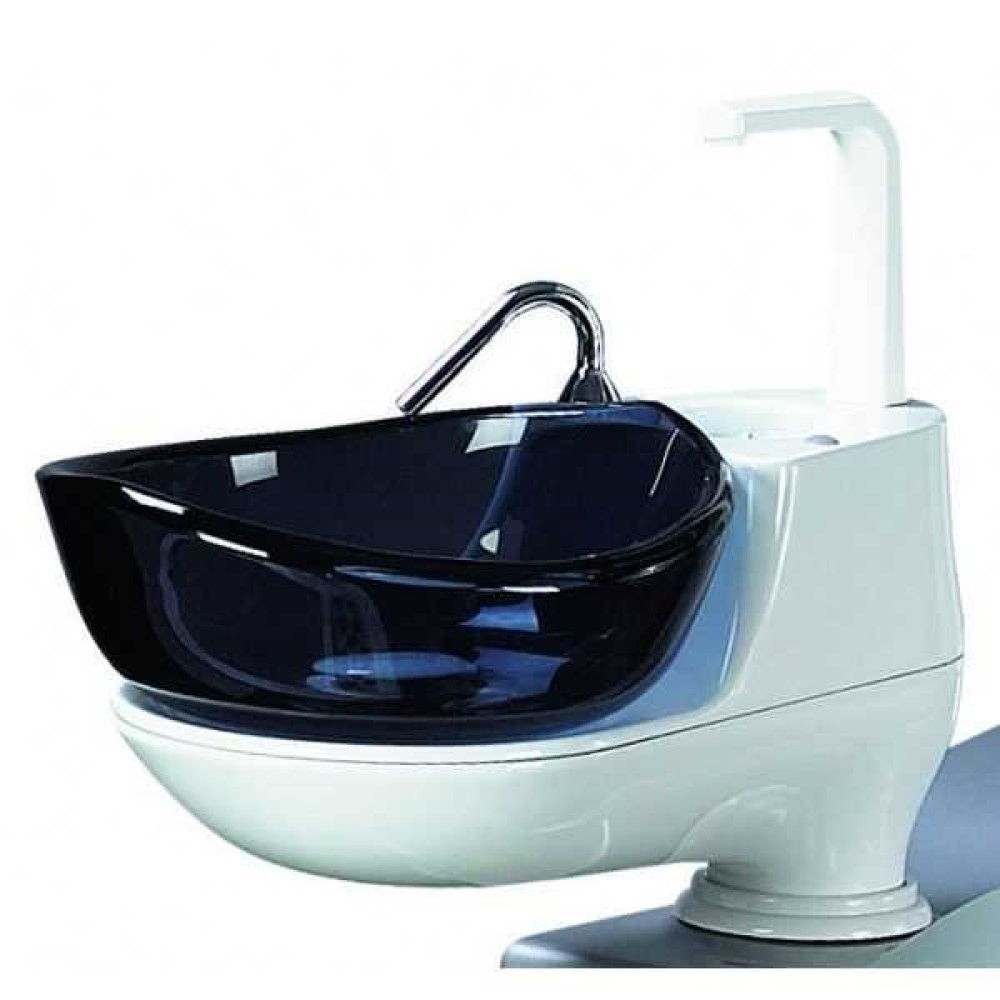

• Поворотная стеклянная плевательница.
• Система чистой воды.
• Система дезинфекции.
• Водонагреватель.
• Долговечные трубки коммуникаций, произведенные в США.

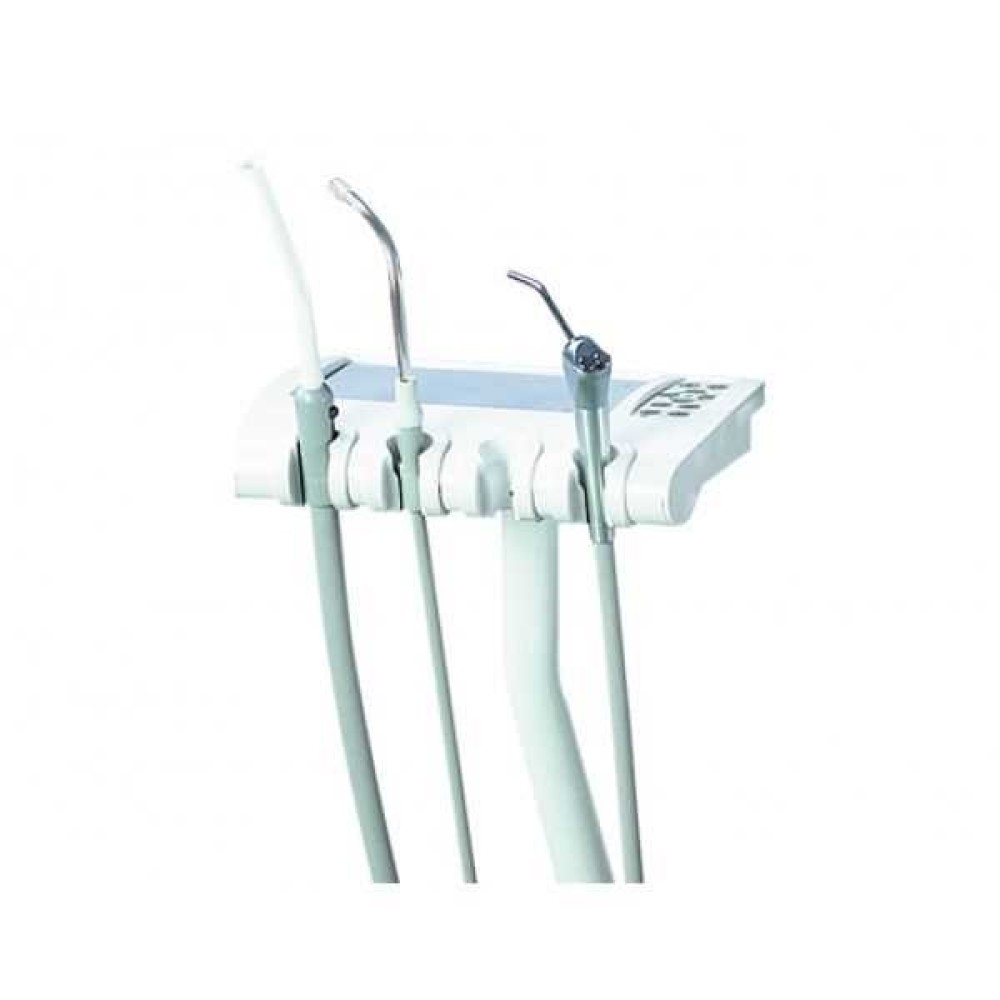

Блок ассистента:

• Трехфункциональный пистолет с теплой водой.
• Пылесос с регулятором.
• Эжекторный слюноотсос (водный).
• 10-ти функциональная панель управления.

Энергоблок:

• Встроенная в кресло коробка подвода коммуникаций.
• Единая система включения питания, воды, воздуха.

Технические характеристики:

1. Параметры электропитания

• Напряжение питания - 220В plusmn, 10%
• Частота - 50 plusmn, 1Гц
• Потребляемая мощность - 400Вт
• Тип защиты от поражения электрическим током - прибор класса защиты I
• Степень защиты от поражения электрическим током - тип B

2. Габаритно весовые и рабочие характеристики

• Размеры упаковки - 1420х1020х1150мм
• Вес нетто - 270 кг, вес брутто: 300 кг

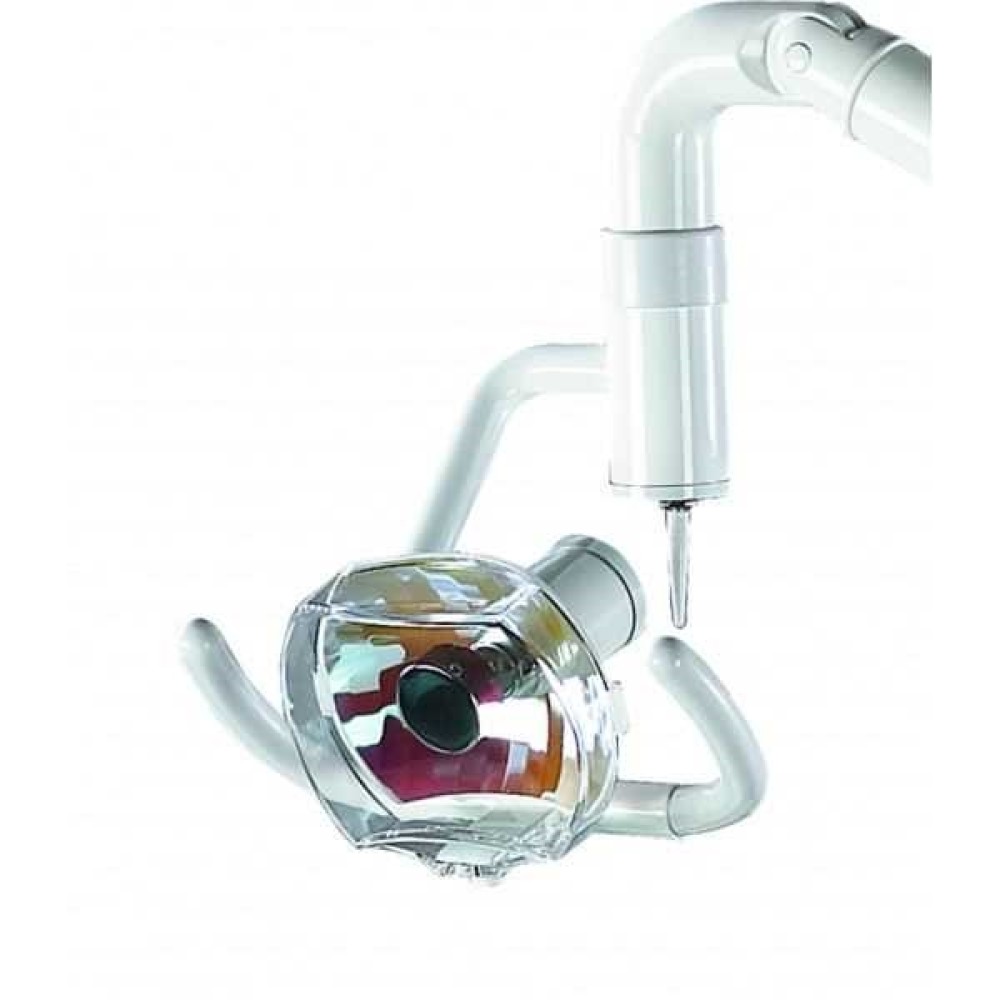

3. Бестеневой стоматологический светильник Light II

• Количество режимов освещенности - 2 режима
• Лампа - 50Вт, 12В, (Osram 64602 50W 12V G6.35 M/134, 1000 lm или Osram HALOSTAR Standard 64440 UVS 50W 12V GY6.35 klar, 910 lm, или Bi Pin Halogen 60440 50W, 12V, GY6.35 )
• Напряжение питания - ̴10В
• Расстояние действия ИК датчика переключателя светимости - 30 мм
• Освещённость рабочего поля на расстоянии 700мм от защитного экрана светильника - 15000люкс
• Размеры рабочего поля на расстоянии 700мм от защитного экрана светильника - 60мм*180мм
• Цветовая температура - 5000К˚

4. Система аспирации

• Слабый отсасыватель (слюноотсос) - водный динамический насос (эжектор)
• Расход воды литров в минуту - не более 5
• Производительность всасывания при давлении в системе водоснабжения не менее 3 бар (кг/см) - не менее 600 миллилитров воды в минуту
• Мощный отсасыватель (пылекровоотсос) - воздушный динамический насос (эжектор)
• Расход воздуха литров в минуту - 40 45

5. Требования к условиям окружающей среды при эксплуатации

• Температура - от +5С˚ до +40С˚
• Относительная влажность - 30 divide,80%
• Атмосферное давление - 86 divide,106 кПа

Комплектация:

1. Новый дизайн многофункциональной педали, с возможностью управления креслом и подачей воды на наполнение стакана и омывания плевательницы
2. Объединенный выключатель подачи воды\воздуха\электропитания
3. Встроенный светополимеризатор Woodpecker Led G
4. Встроенный скалер Woodpecker UDS N2
5. Стеклянная автоклавируемая плевательница на поворотном пластиковом основании
6. Панорамный негатоскоп на модуле врача с нижней подачей
7. Встроенная система дезинфекции
8. Легкосъемный фильтр отсоса
9. 2-х режимный бестеневой, стоматологический светильник Lamp II с сенсором
10. Артикуляционный подголовник
11. Правый поворотный и левый подлокотники
12. Система Ergomotion - согласованное движение спинки и сидения кресла
13. Система безопасности (отключение кресла при работе инструмента)
14. Силиконовый коврик на модуле врача с нижней подачей
15. Встроенная система аспирации эжекторного типа (слюноотсос (вода) и пылекровоотсос (воздух))
16. 3-х функциональный пистолет, (вода, воздух, спрей) на модуле ассистента и врача
17. Три выхода по пневматический инструмент (Midwest 4)
18. Фильтр воды, редуктор давления воздуха с фильтром и манометром
19. Безопасный низковольтный водонагреватель (24В)
20. Система подачи чистой воды на модуль врача из бутылки

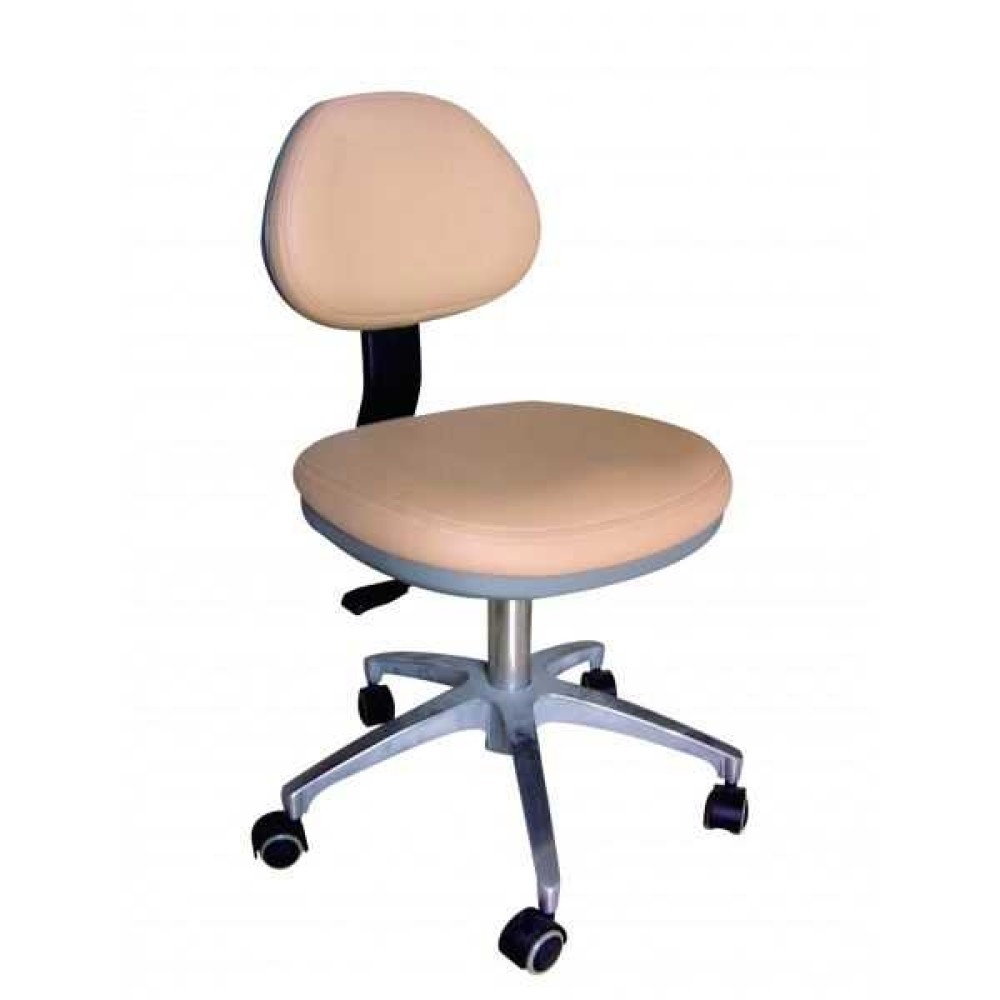

21. Стул врача с металлическим основанием AJ02
22. Размеры упаковки: 1420х1020х1150мм
23. Вес нетто: 260 кг, вес брутто: 290 кг

Инструкция AJ 15 на русском языке (скачать)

Руководство по монтажу AJ15 на русском языке (скачать)
